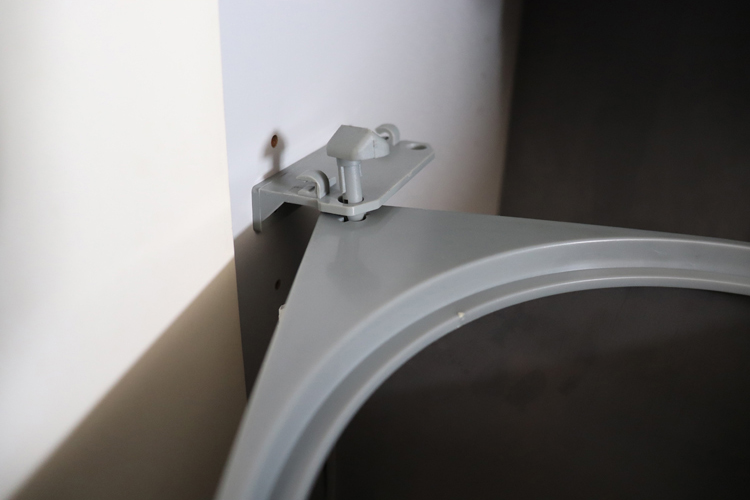

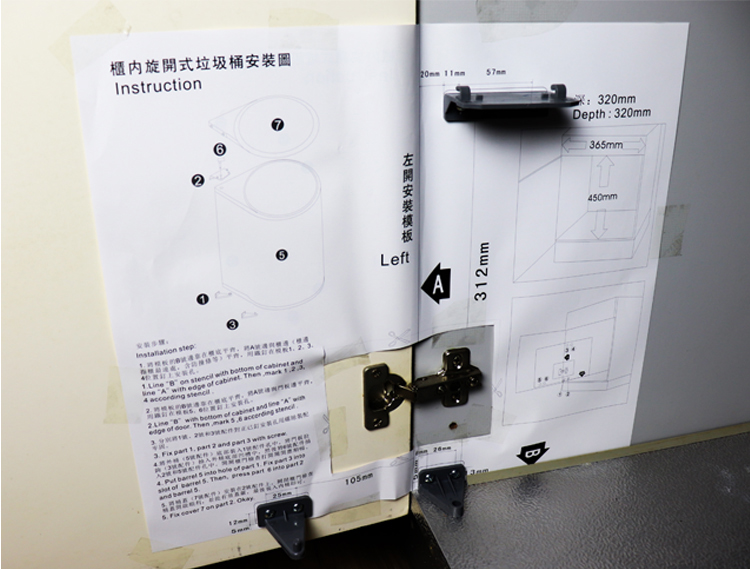

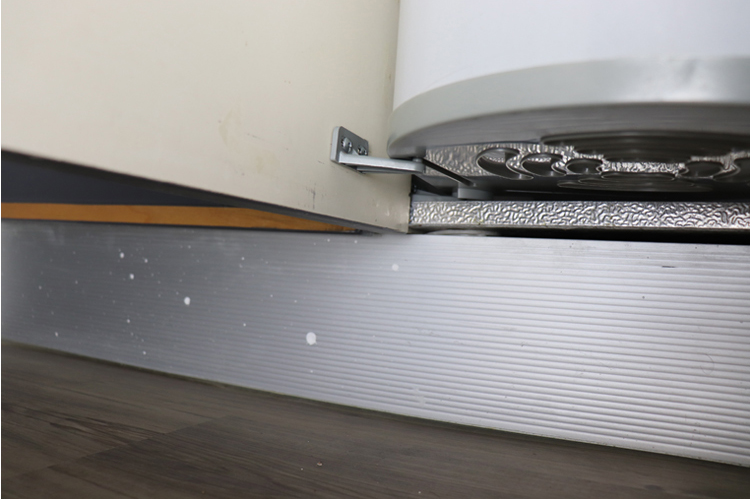

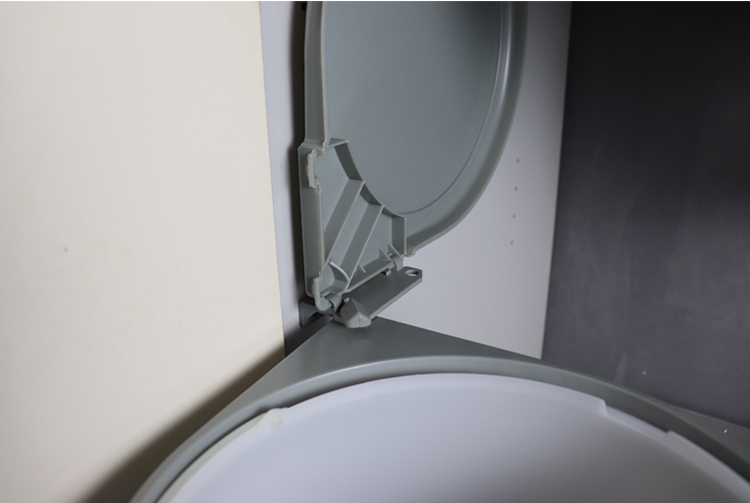

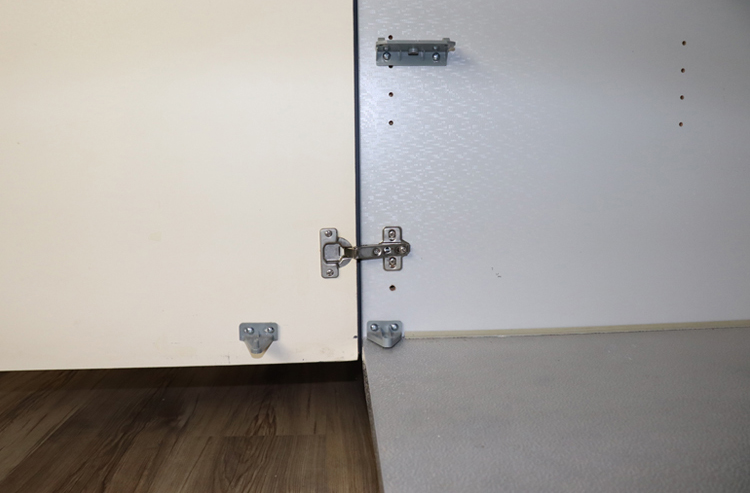

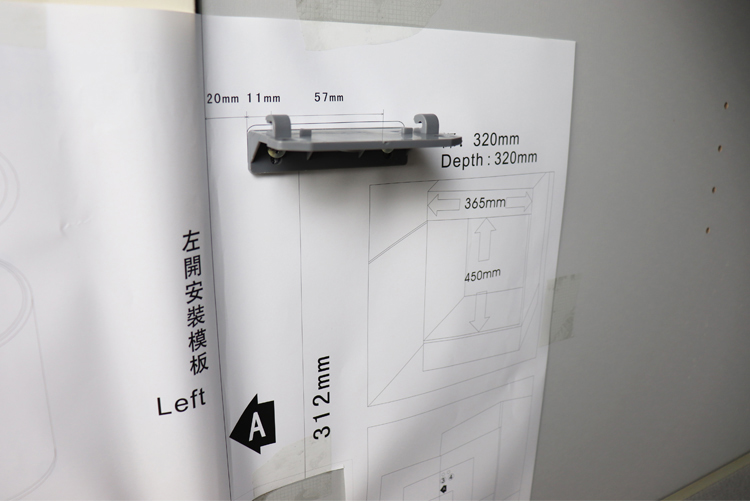

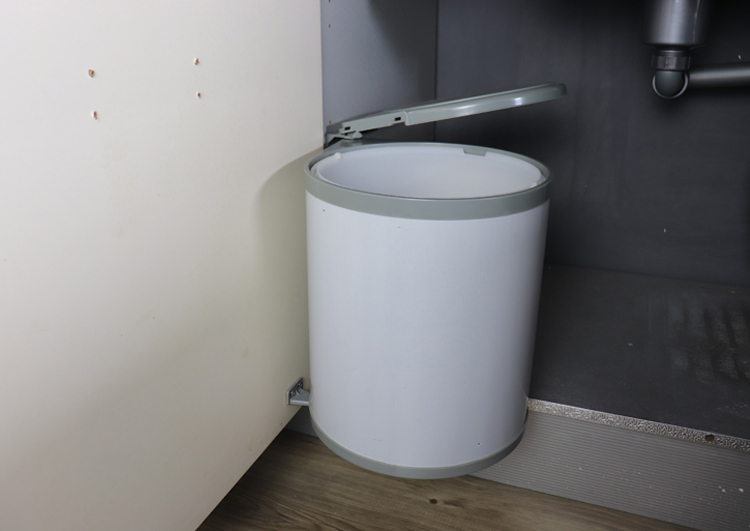

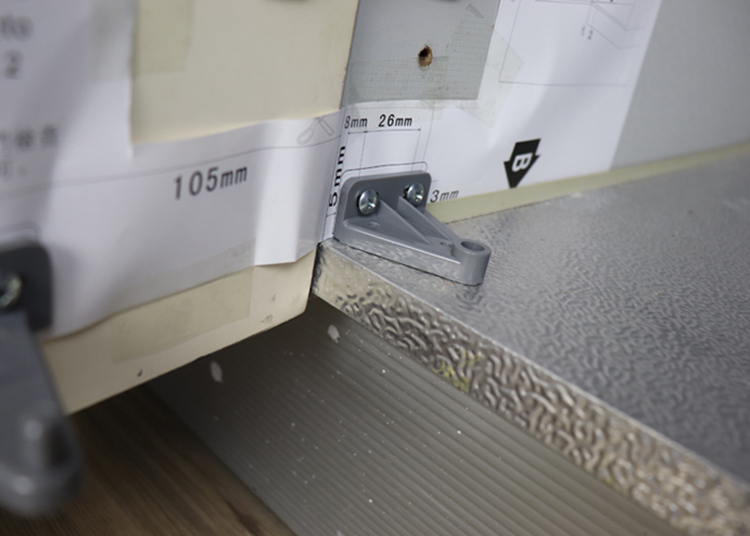

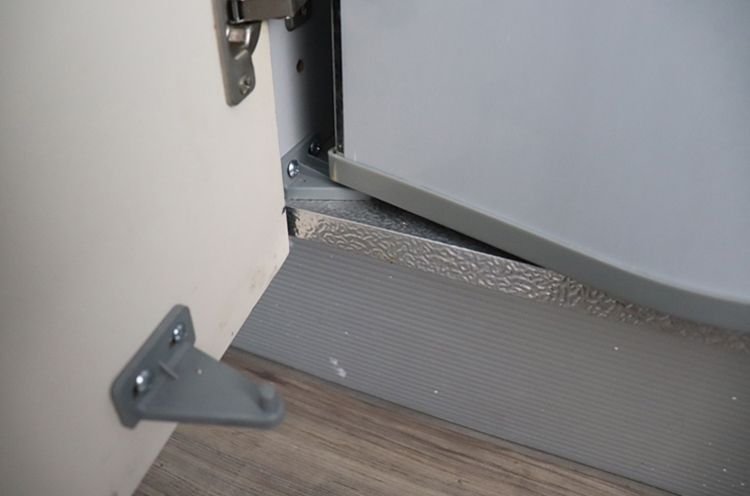

产品名称:HOFFNUNG旋开橱柜柜内垃圾桶安装示意图 产品型号: 12.02.30504 产品详情: 裁剪好安装模板,平贴到侧板门板 用螺丝固定三个安装配件,如图 下固定件必须固定到柜子底板,距离侧板外沿5mm (如有阻挡无法贴底,则拿东西垫!绝不可悬空!) 上固定件高度按定位孔,距离侧板外沿20mm 连门配件位置按定位孔,距离底板5mm,第一个孔中心到侧板外沿105mm 零部件安装位置以及效果 桶身下固定柱插到下固定件圆孔里 桶身上圆孔对正上固定件外圆孔,插上三角插销 (注意三角插销的筋骨需配合桶身圆孔凹槽) 连门配件扣到桶身底部的滑槽 桶盖扣到上固定件的双耳朵里 安装完成。检查顺畅度,如不顺畅,请复核位置尺寸
