产品名称：收纳得升降拉篮安装示意图
产品型号：14.05.70101
详细说明

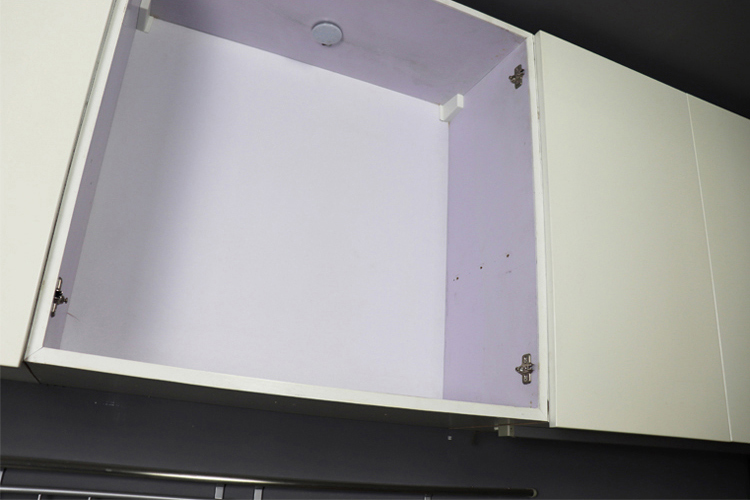

拆卸吊柜门板，如图
（快装铰链无需拆卸铰链底座）

将收纳得放到吊柜里

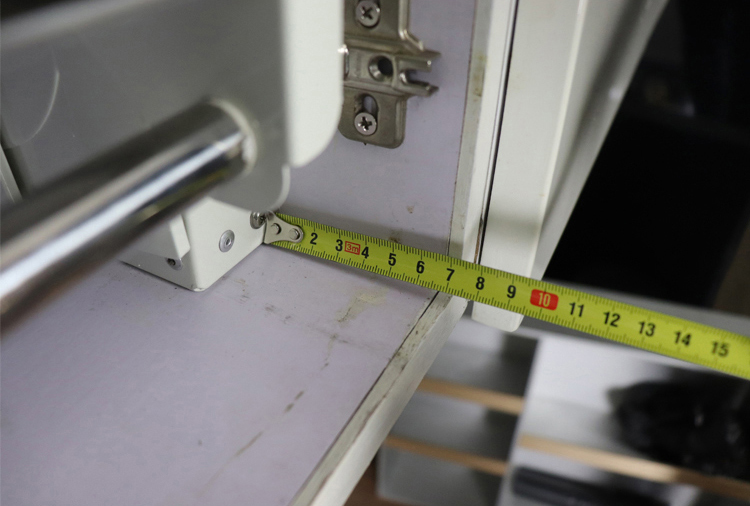

控制机箱距离侧板外沿70mm, 两侧相同

高深柜收纳得机箱距离侧板外沿取80mm，其他步骤相同

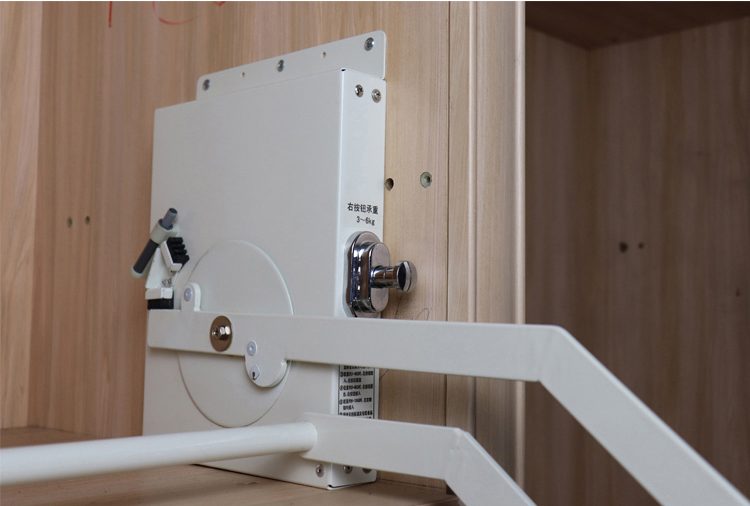

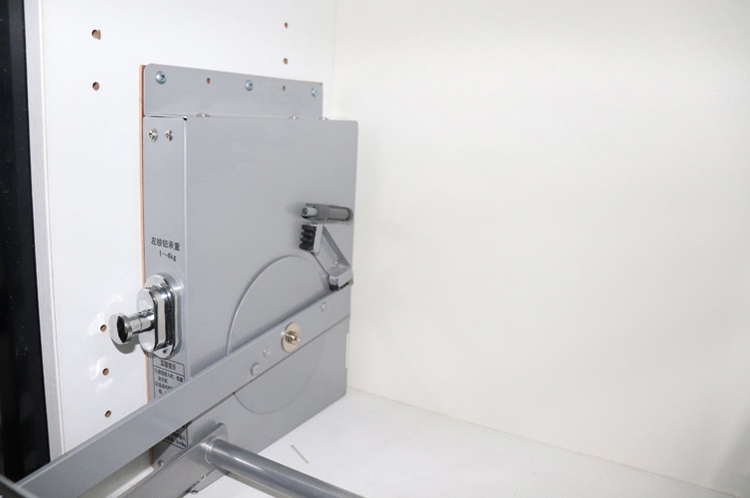

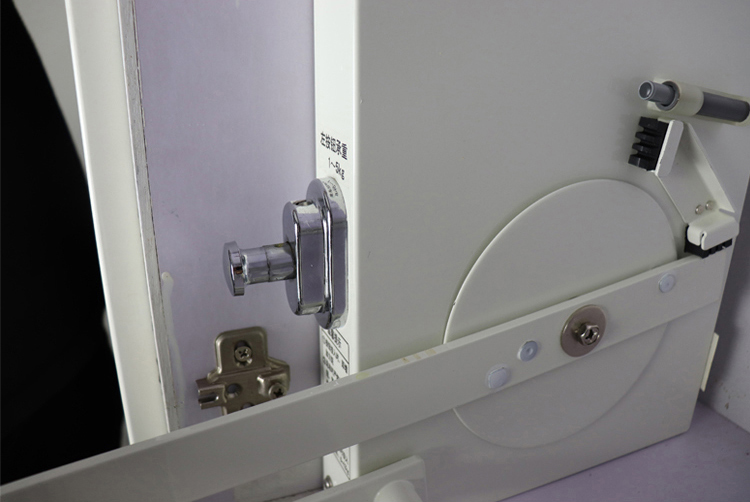

拔出两侧加力按钮

如果收纳得宽度略小，可参照此图垫木板解决

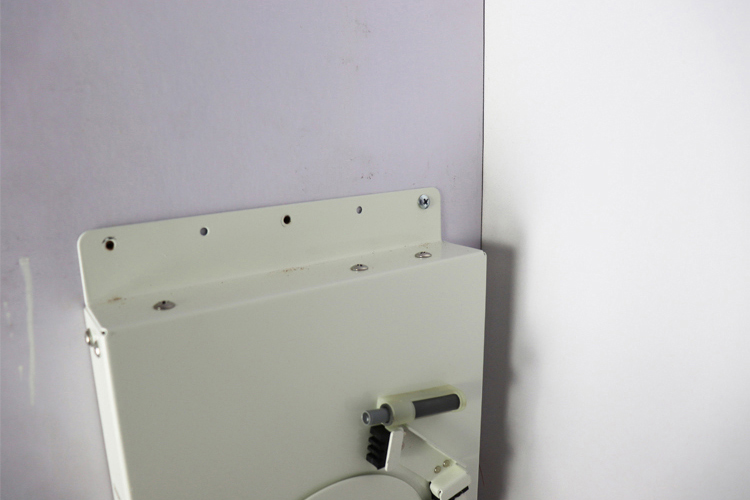

收纳得篮体拉出少许，固定控制箱醉里面的螺丝

如图，另外一侧相同

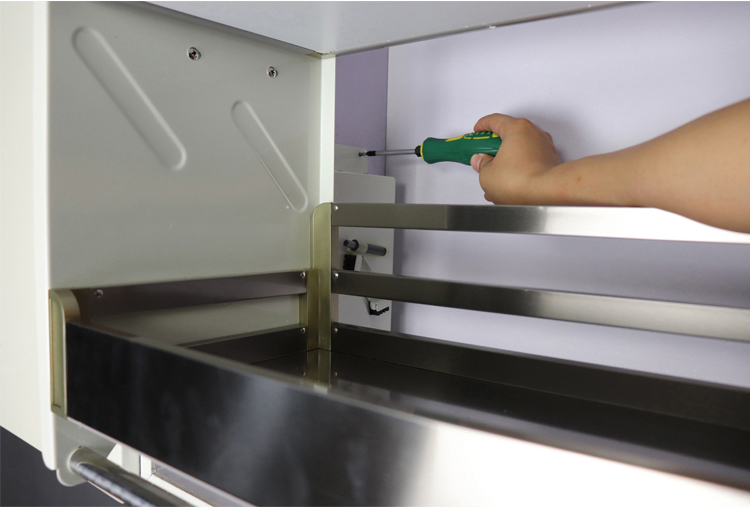

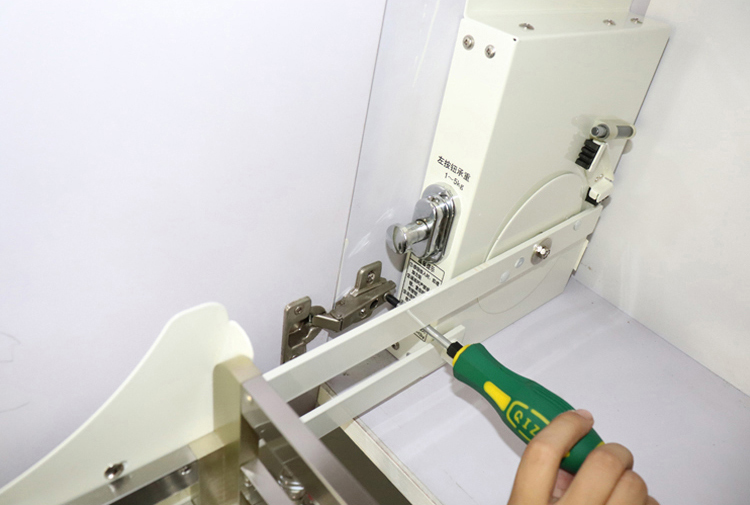

储物篮体下拉，离开柜体，固定其他螺丝

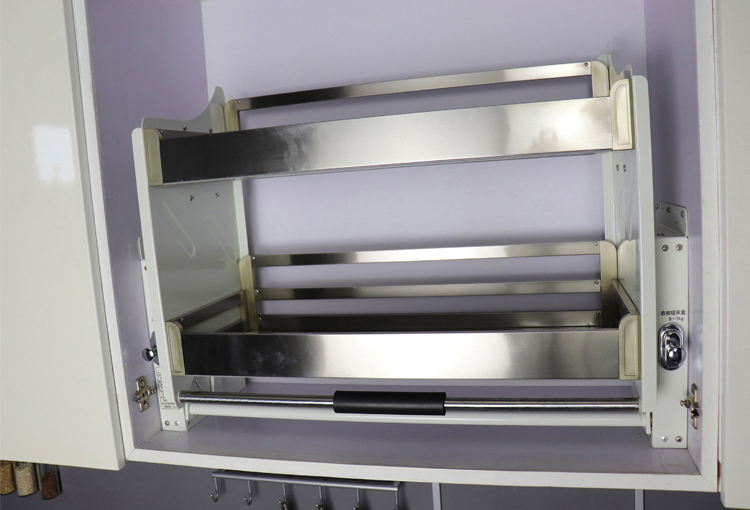

升降拉篮安装完毕

装回橱柜柜门。完成！
