HOFFNUNG右开门水槽柜柜内旋开方形垃圾桶安装示意图
来源: | 作者:VASE HUA | 发布时间: 2天前 | 14 次浏览 | 分享到:
产品名称：水槽柜垃圾桶安装示意图
产品型号：12.20.41401

详细说明

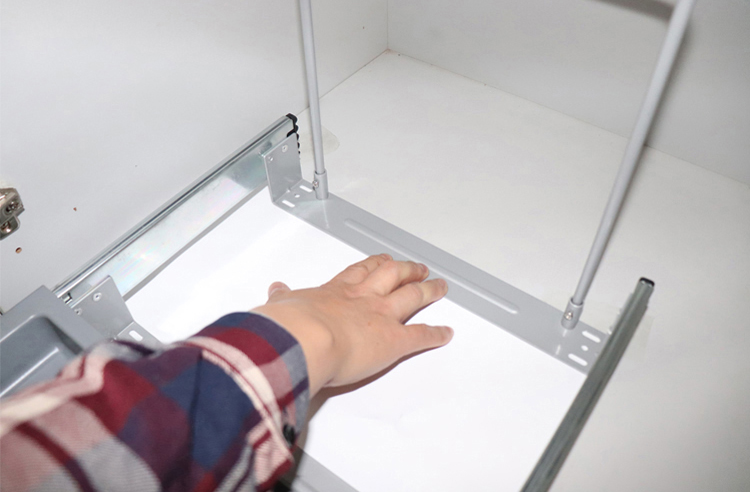

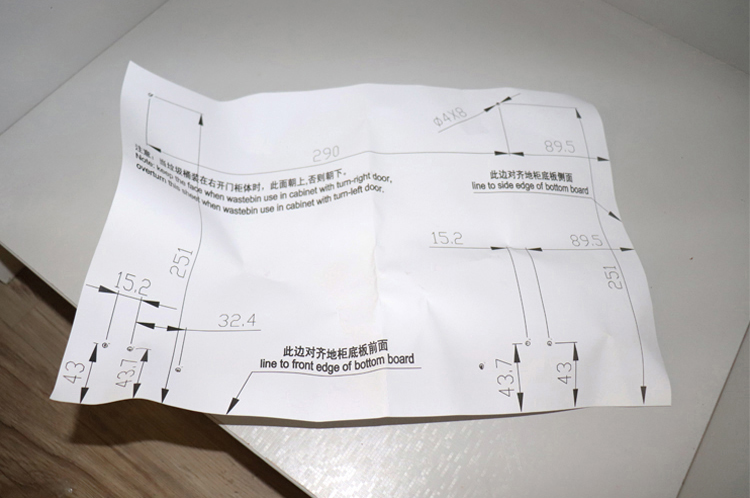

底板定位模板（默认是右开门用）


如果是左开门，模板背面朝上，贴平


放上垃圾桶，拉出导轨，对正安装孔位

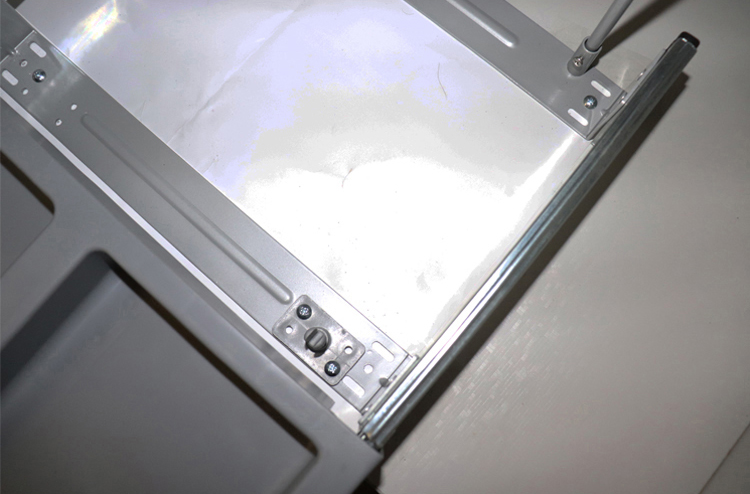

用螺丝固定T型固定件以及底座
注意：T型座左开门装在右边，右开门装在左边

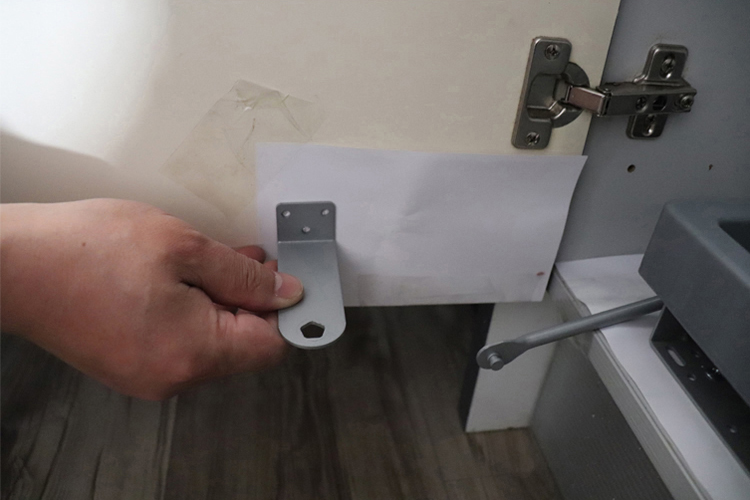

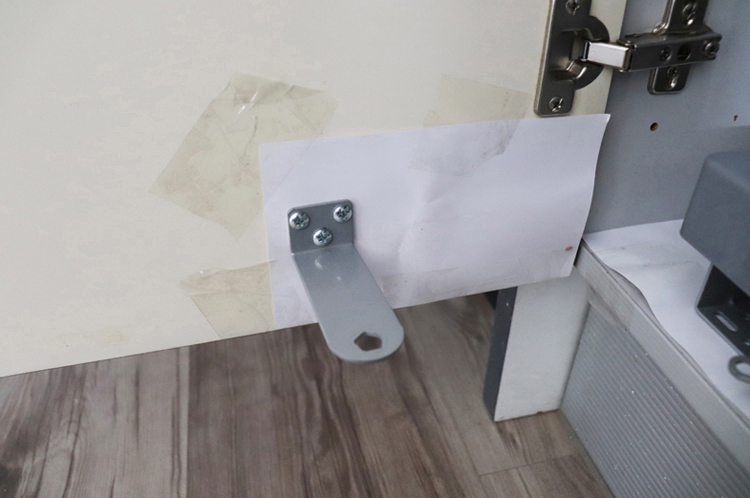

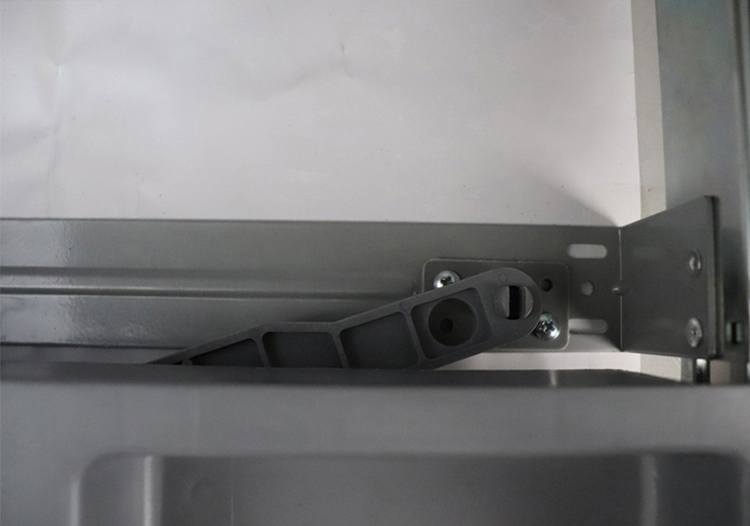

连门配件用小安装模板定位


如果是左开门，模板背面朝外


用螺丝固定连门配件

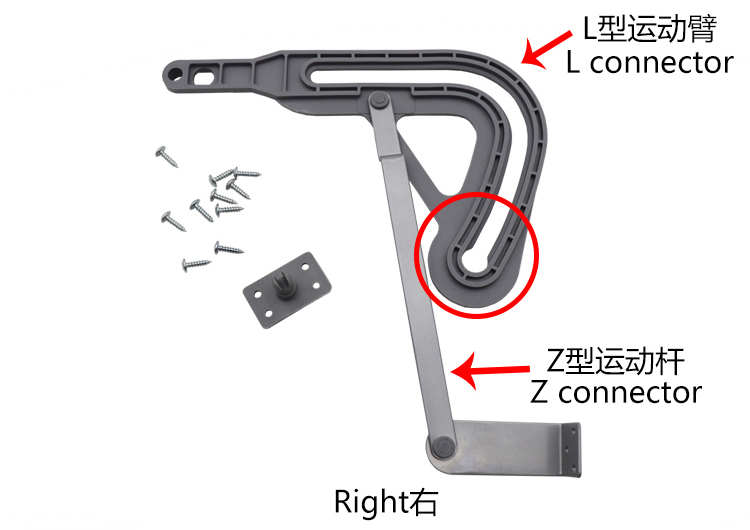

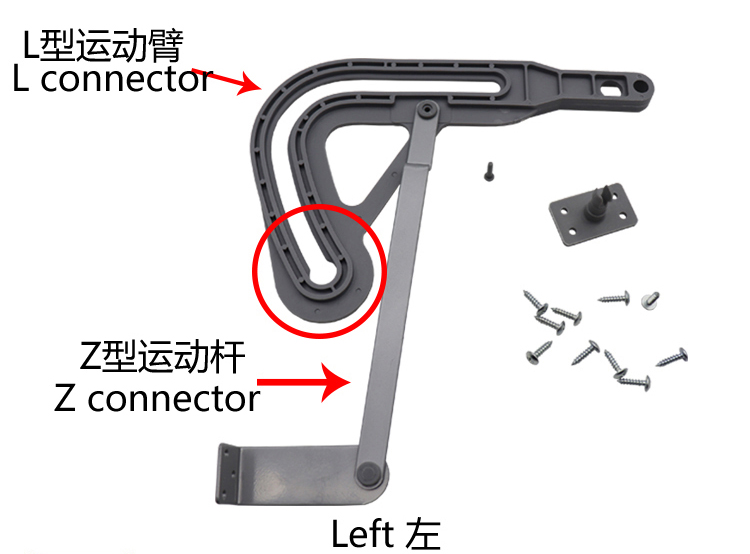

L型运动臂Z型运动杆组件（出厂默认状态是右开门的）


如果安装左开门的，则需L型运动臂方向调换

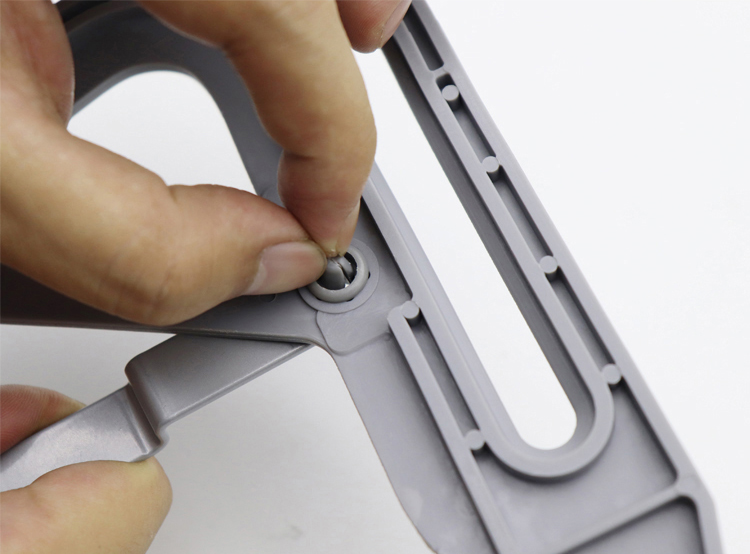

先把运动组件插针顶出



如果安装左开门的，则需L型运动臂方向调换

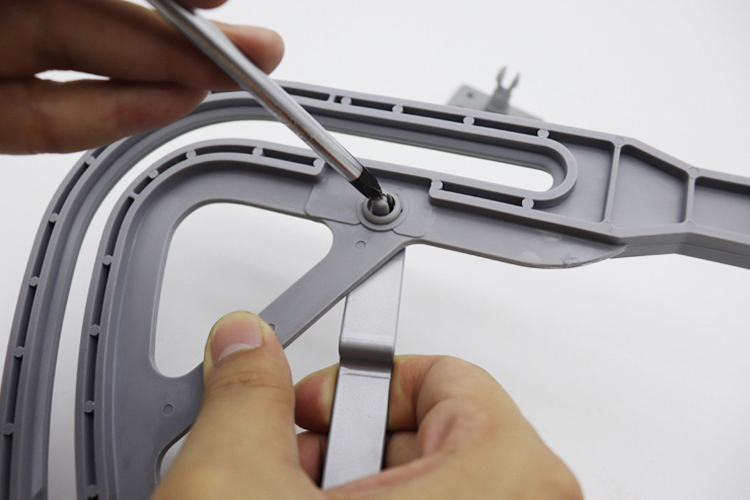

再捏住连接栓弹片，顶出连接栓


L型运动臂Z型运动杆组件左开门示意图

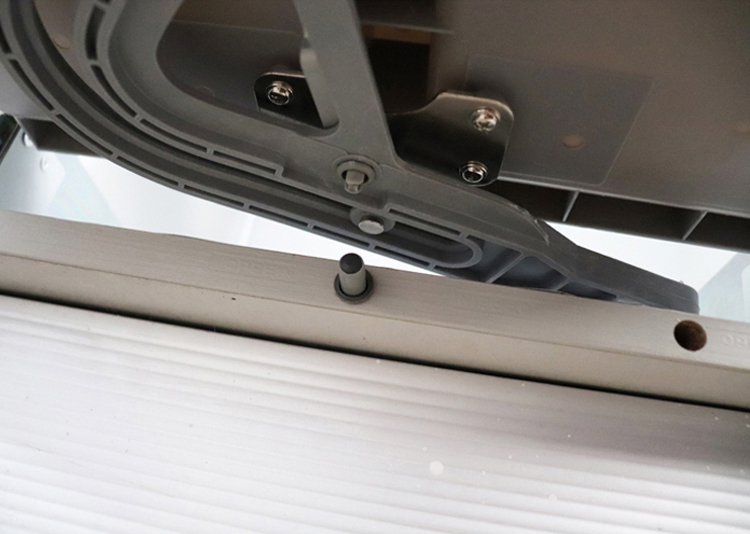

L型运动臂从穿孔处套入桶底滑轮（注意方向）


L型运动臂伸出底座后面

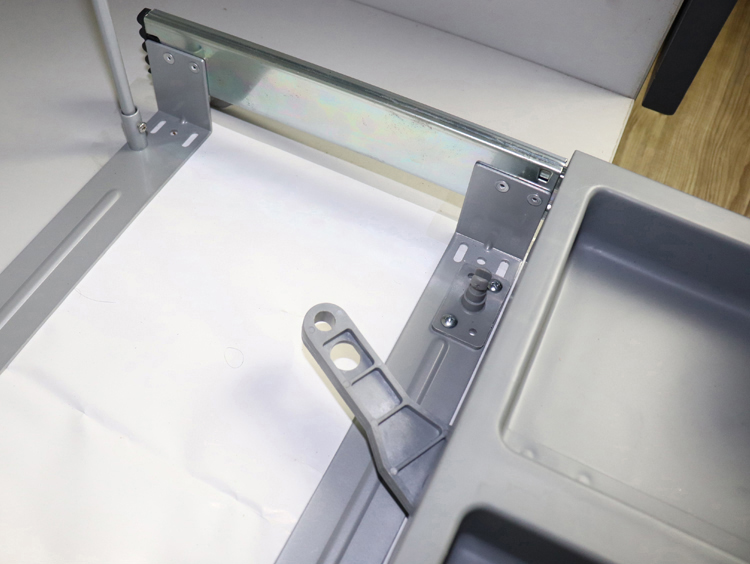

L型运动臂大圆孔套入T型固定件

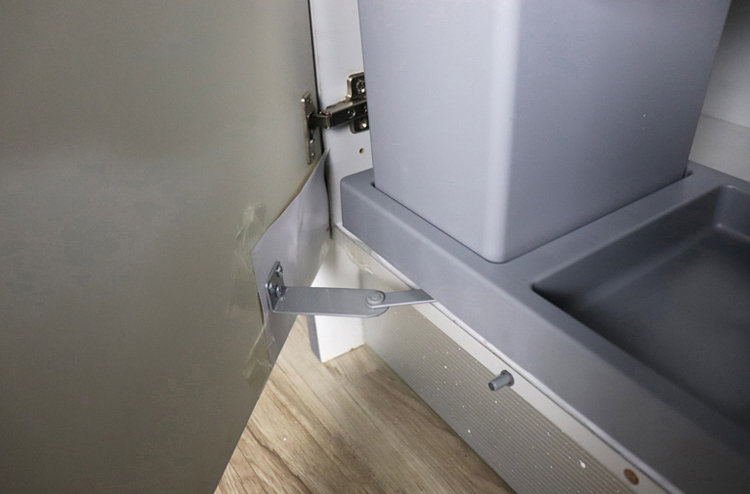

用插销把Z型运动杆连接到连门配件


安装桶盖（注意后U型杆的凹槽）

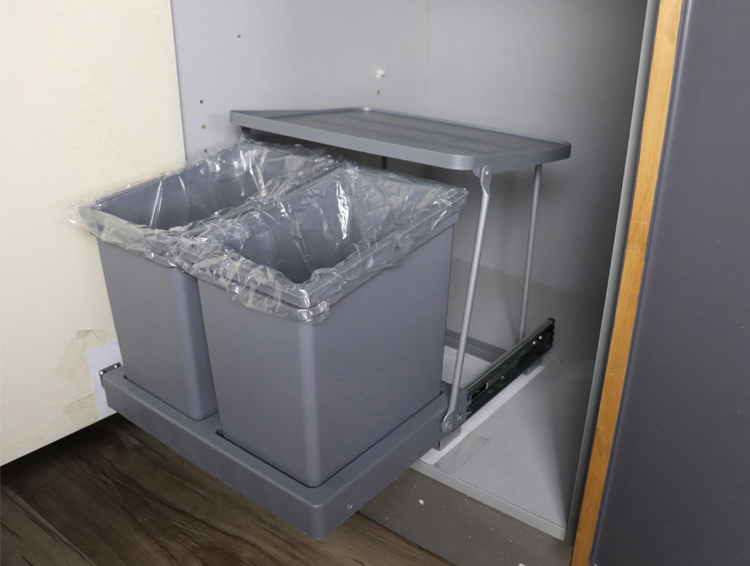

安装完毕。测试顺畅度。顺畅则使用愉快
如不顺畅，请复核安装步骤及位置


复核之一

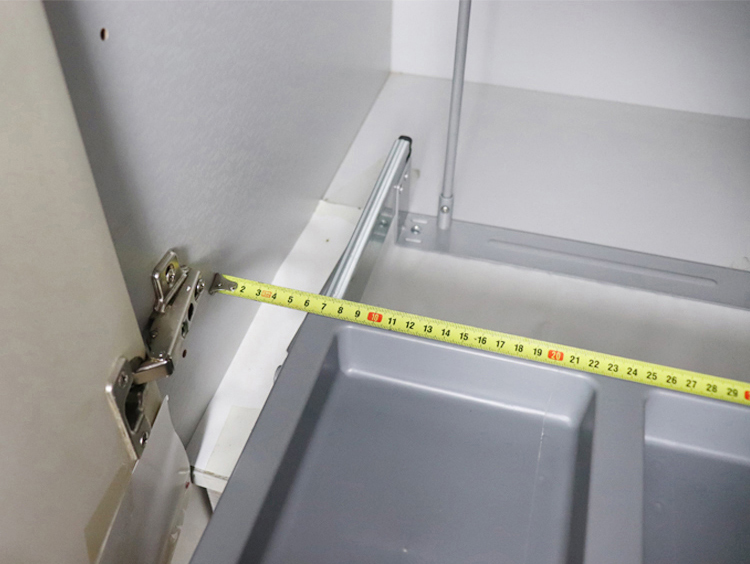

底座距离侧板62mm(全盖门参数）
如果是半盖门，则为62mm加侧板厚度的一半
如果是内嵌门，则为62mm加侧板的厚度


复核之二

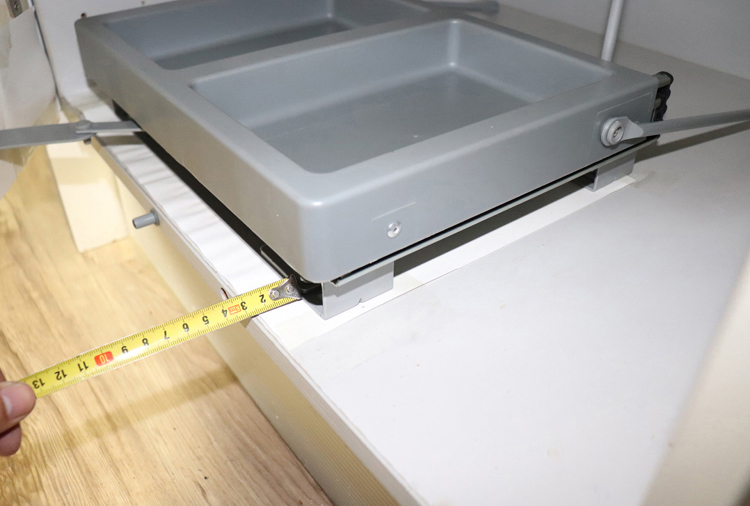

底座前横向连接条距离底板外边缘28mm
